녹투아 NOCTUA NA-SYC1 쿨러 RPM 4핀(PWM) Y케이블 분배기(스플리터)

이번에 소개할 제품은 컴퓨터 메인보드에 부착된 3 or 4핀 센스쿨러를 위한 PWM 스플리터 분배 케이블입니다.

 보통 컴퓨터 메인보드를 위한 쿨러용 3~4핀 전원핀은 2~3개 정도 메인보드에 장착되어 있습니다만, 케이스의 쿨러는 그보다 많을 때가 있습니다.

사용 예는 시스템쿨러의 PWM 센스 측정은 해야 하고 메인보드 센스는 하나일 때 하나의 센스에 팬이 2~3개를 연결하고 싶을 경우입니다.

PWM 분배 Y케이블은 4핀까지 겸용하여 쿨러의 RPM을 측정하는 메인보드 센스를 이용할 수 있지만, 보통 메인보드 4핀 규격 하나당 최대12W까지만 지원하므로, 최대 쿨러 2개당 하나의 센스만  이용하는 것이 안전합니다.

*케이블을 살펴보면 4핀이라도 분배된 하나의 핀만 4핀이고 분배된 다른 것은 3핀으로 구성되어 있는 것을 알 수 있는데, 그것은 메인보드의 4핀 1개당 측정RPM 센스가 분배시에도 하나의 정보만 입력되어야 하기 때문에 당연한 것입니다.

제품 1박스에 2개가 기본으로 들어 있습니다.

살펴 보시죠.

그 비싸기로 유명한 쿨러 제조업체 녹투아의 물건입니다.

2개를 기본으로 포함

메인보드의 4핀을 장착할 때는 최대 쿨러갯수는 해당 핀당 "전력 허용치"의 영향을 받습니다.

 쿨러 3개 연결시 과부하로 문제가 생기므로, 핀 하나당 보통 2개까지 이용합니다.

4핀쪽을 메인보드에 장착합니다.
(예 : 후면 80mm 쿨러 2개를 사용할 경우 이 센스를 이용하면 좋다)

마찬가지로, 상단 120mm 쿨러 2개가 있다면 분배하여 역시 효과적으로 쿨러 RPM을 조절할 수 있습니다.

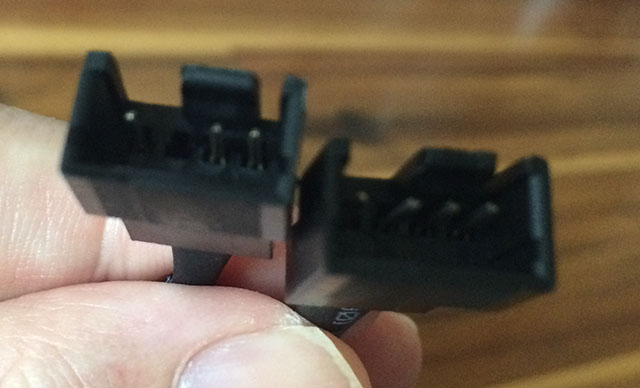

분배된 2개의 쿨러 중 한 개의 핀이 없는 이유는, 메인 보드에서 받는 RPM 센스가 1개만 받기 때문입니다.
(서두에 말한 바와 같이 센스가 2개 쿨러를 받아 들인다면 오류가 발생할 것)

후면 80mm x 2개가 있고, 센스 기능이 있는 RPM을 조절하고 싶을 때, 녹투아 4핀 케이블 분배기가 효과적

전면 120mm x 2 개를 동시에 동작 시키고 RPM 속도 조절을 감시할 수 있다.

위와 같이, 녹투아 케이블을 이용해 전/후면 총 4개의 쿨러를 2개의 메인보드 3~4핀 센스로 동작됨을 알 수 있습니다.

제품의 마감은 좋은 편.
