USB3.0 데이터 전송과 3A 충전 지원 USB-C To USB-A 젠더 (반대도 가능?)

보유한 라이트닝 애플 정품케이블(usb-a to 라이트닝)이 단선으로 고장나서, 정품케이블을 공홈에 알아보니 가격이 수 만원을 하더군요.
(이래서 당근에 케이블만 따로 파는 것을 이해하게 되었습니다?)

USB-C to 라이트닝 케이블(아이폰13)은 있지만(20W 또는 25W를 사용하고 싶지는 않아), 추가로 USB-A to 라이트닝 정품 케이블(비싸)을 사고 싶지는 않더군요.
(개인적으로 아이폰은 저출력 충전(최대2A)을 좋아하는 이유도 있고, 3A 충전은 기기를 가려가며 사용합니다)

어쨋건 8천원(무료배송)정도의 Type C to Type A를 변환하는 젠더를 발견했고 아이폰13에 포함된 정품 케이블을 그대로 사용(충전용)하기로 했습니다.

테스트는 애플 정품 라이트닝 8핀 케이블과 3A 삼성 USB-C케이블(정품 EP-DA705)을 사용할 것이며, Type-C(3A) to Typa-A를 테스트할 방법(충전의 경우)이 없어서 이번에는 알 수 없겠습니다.

살펴 보시죠.

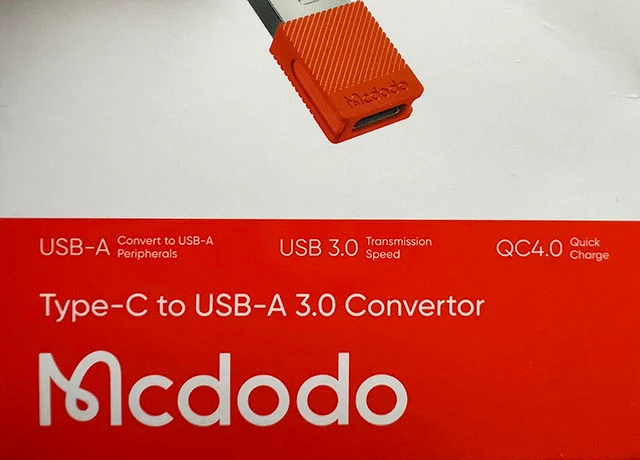

제품은 8천원에 무료배송이며, 그나마 다이소 보다는 믿을만?한 제품이 나을 것입니다.

제품 기본적인 사용 설계 특징은, USB-C 에서 USB-A로 가는 것을 전제로 합니다.
(예 : 외장SSD가 USB-C 타입이고, 보낼 곳이 USB-A형 슬롯의 PC or 노트북에 연결할 때)

때때로, 반대로 사용할 수 있는 상황도 염두하고 구입할 것(능력에 제한 있음)입니다.

그런데, 반대 상황일 경우 충전할 때? = 이렇게 충전하는 상황(규격)이 있어?
(여러분? A-type 슬롯으로 충전하는 보조 배터리나 기기를 보신 적 있나요?)

"데이터 전송이면 말이 되긴 하는데 말이지"

즉, C to A 젠더라는 것이죠.
(반대도 되긴 됩니다 : 제가 구입한 이유 다시 언급)

결론만 말하면, 반대로 이용할 때(A to C)는, 제품 표기에 기술된 규격을 충전(A)가 나오지 않음을 미리 말해둡니다.
(게시물 후반 그림으로 확인)

그렇습니다.

C to A 젠더 입니다.

하지만, USB-C to USB-A 변환을 하는 젠더에서 그것이 반드시 지켜지지는 않을 것입니다.
(기술적 의심 : A type으로 변환되는 순간 3A가 불가능한 것(특이한 경우 제외)으로 알고 있습니다)

==

알아 봅시다.

C 타입에서 A로의 규격

USB 3.0 규격(데이터 전송 가능 : 5개의 핀)입니다.

전류 테스트 : 일단, C to A 전류를 테스트 할 방법이 없었습니다.
(아무리 머리를 굴려봐도 테스트기를 물릴 수 없더군요)

==

이 젠더의 데이터 전송 능력(USB3.0)은 아래 링크로 확인 할 수 있습니다.
(보유한 모든 C to C 케이블이 USB3.0 데이터 전송력이 없어 확인 할 수 없었다 : 게시물 23년 8월 작성)

삼성TA-800에 포함된 정품 EP-DA705 케이블은 데이터 전송 규격이 USB2.0입니다.

USB 3.1 Gen2 데이터 전송 가능 케이블을 구해, USB3.0 데이터 전송이 가능한 젠더임이 확인이 되었습니다.
(이 젠더의 자세한 사항은 아래 링크(블로그)를 통해 확인할 수 있습니다 : 게시물 업데이트 24년 4월)

링크 : [고프로 / 삼성] Type C to A / C to C 케이블 데이터 USB 3.0 / 2.0 전송 규격??

==

때문에, 제가 구입한 이유인 A to C로의 전류(충전) 테스트만 진행해봤습니다.
(이미 눈치채셨겠지만, 반대의 상황에는 능력의 제한이 있을 것입니다)

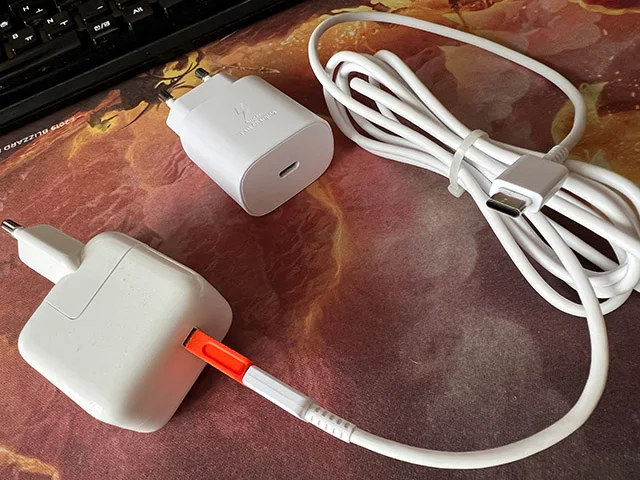

최대 2.4A 12W 애플 아이패드용 전원어댑터와 "해당제품" 그리고 삼성TA800용 3A 지원 정품케이블을 이용할 것입니다.

*오해 금지 : USB3.0 데이터 전송력과, 충전 A 능력은 별개입니다.

고프로 3A 입력용(배터리 2개) 60% 잔량을 가진 기기에 충전을 해봤더니, 만족할만한 수준으로 나오지는 않더군요.
(반대 : USB-A to C 전류 테스트)

"뭐 말하자면, 3A 출력 A-type이 없어 2.4A 출력 어댑터에 물렸다 해도, 2A는 나올 줄 알았거든요"
(별 짓을 다 해도 1.5A 라니...)

*주 : 기기의 능력이나 종류 or 충전 상태에 따라 다를 수 있습니다.

==

다시 비교 확인해 봅시다!

(좌) : 맥도도 젠더(a to c)를 이용한 3A용 C Type 전용 케이블 충전 (받는 기기 최대 3A 가능)
(우) : 최대 2A 규격을 허용하는 A to C 일반 케이블 충전 (받는 기기 최대 3A 가능)

수차례 이런 저런 기기에 물려 테스트 해보니, 젠더 자체는 저런 상황과 비슷합니다.
(젠더를 끼우니 역시 젠더(좌)의 영향(2A도 되지 않고 1.5A가 최대)이 있더군요)

==

그럼, 통상적인 3A 전용 케이블(삼성TA800에 포함된)로 3A 어댑터로 출력하면 어떻게 될까요?

5V-3A가 입력 가능한 배터리 고프로충전기(받는 기기 3A 가능)와 usb-c type 케이블과 TA800 충전기(5V-3A 충전 C 타입 전용)
(소개한 제품과 관련이 없지만, 비교 참고를 위한 그림)

2.4A ~ 2.7A 충전(충전 대상과 배터리 잔량 구간 마다 다름)이 가능한 것을 알 수 있었습니다.

고프로9 내부 배터리는 최대 1.5A(이론적 수치)를 받을 수 있는데, 젠더 사용시 1.3A(실제 용량)이 입력되는 것을 알 수 있습니다.
(이것은 적절한 입력입니다)

하지만, 우측 3A입력이 가능한(1.5A x 2) 충전기(배터리)도 젠더 이용시 1.5A만 입력 되는 것을 알 수 있습니다.
(type-A 3A출력 어댑터가 없어도, 2A 정도는 나올 줄 기대했었죠)

이 실험은 수 십 차례 반복되었습니다.
(앞서 언급한 1.5a와 같은 결과였습니다)

"의도하지 않게, 전류 감량(A) 젠더를 얻었네?"

==

*주 : 혹시나 저 어댑터가 문제라고 생각할 수 있지만, 2.4A 출력이 가능한 애플 어댑터입니다.
(3A 어댑터가 아닌 2.4A로 실험해도 2.0A가 되지 않았습니다)

말하자면, 3A 출력 어댑터로 실험하고 싶어도, 그것에 만족하는 규격이 없다는 것이죠.
(type-A는 3A를 물리적으로 지원하지 않는 규격이기에 어댑터도 존재하지 않는다)

그래서 최대 type-A중 가장 높은 2.4A 출력 어댑터로 실험했습니다.

두 기기 (짐벌과 보조배터리) 모두 2.1A 입력이 가능한 기기들입니다.

보시다시피 짐벌을 A-type 젠더 이용시 2A가 또 하나는 1.8A가 입력되고 있습니다.

이 실험에서는 젠더는 받는 기기의 최대 2.1A의 용량 오차 범위에 적절하다고 할 수 있습니다.

==

실험 결과, A-type 의 물리적인 변경이 어쨋든 영향을 주고 있다는 것이죠.
(광고대로 3A가 들어가는 것이 아니더라도 2A 수준인 젠더임이 밝혀졌습니다)

[잡담과 결론]

C to 라이트닝(A to 라이트닝 부재시) 케이블 이용시 사용할 수 있는 젠더였습니다.
(본인 구입 용도일 뿐)

요점(충전의 경우) :

1. 이 젠더는 C to A 충전 전류는 테스트 할 환경(측정기)이 되지 못해 실험할 수 없었다.
(실제로 "데이터 전송이 아닌" 이렇게 접속되어 충전 사용되는 경우는 없다)

2. 이 젠더의 A to C 상황에서는 3A의 절반인 1.5A+ 정도만 가능하다.

사 놓고 보니 "이거 왜 샀지?" 라는 생각이...
(물건을 필요할 때 생각나는 대로 사지 말고 며칠 생각해야 하는 이유)

3. 젠더 표기는 C to A는 최대 3A 라고 말하고 있지만, type-A에 3A 어댑터는 없다.

반대로, A to C 충전은 1.5A+가 최대인 듯 하다.
(젠더(A to C)를 이용한 C to C 케이블 포함, 물리적 규격이 a-type은 최대 2a 이더라)

*주 : 받는 기기에 따라 충전량이 달라집니다.
(대부분 알고 있지만, 꼭 이따위 물건들이 사람 헷갈리게 한다)

*그 외 용도 : PC 본체에 type-c가 없을 때, 구입할 제품이 type-c만 존재할 때.
(요즘 출시되는 USB-C 타입의 외장 SSD 혹은 PC용 스피커등에서 type-c로 연결하는 것들)

링크 : 애플(아이폰/아이패드) 덕헤드 충전기 10W / 12W 프리볼트(100V~240V) 어댑터 사용.

[기타]

물론, 25W TA800 3A용과 같이 삼성정품충전기를 사용해도 전혀 문제가 없습니다.
(단지, 제가(지극히 개인적) 고속 충전 & 무선 충전을 신뢰하지 않을 뿐)
